منبع کویل دار یا مخزن کویل دار (hot water tank ) مخزنی فلزی و استوانه ای شکل می باشد که عموما از ورق گالوانیزه ساخته می شود. منبع کویل دار نوعی آبگرمکن غیر مستقیم طلقی می گردد ، زیرا منبع کویلی که با انتقال حرارت بین دو سیال باعث تولید و ذخیره آبگرم می گردد.منبع کویلی یکی از ادوات مهم در موتورخانه های عمومی و خصوصی می باشد که لازمه انتقال حرارت تولید شده در موتورخانه به سمت واحد های مصرفی است.

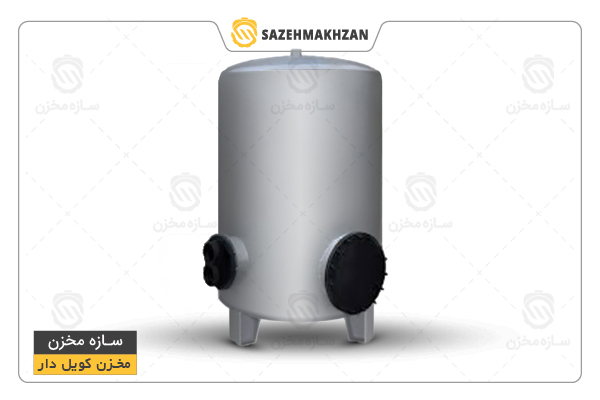

ساخت مخزن کویل دار توسط سازه مخزن

اگر قصد خرید منبع کویل دار برای موتورخانه خود دارید و یا منبع کویلی قبلی شما دچار مشکل خرابی، ترکیدگی، نشتی و … شده است پیشنهاد میکنیم در وهله اول با مطالعه مطالب زیر اطلاعات فنی خود را بالا برده و در نهایت با تماس با کارشناسان فنی گروه سازه مخزن که بصورت ۲۴ ساعته آماده پاسخگویی شما می باشند در تماس باشید.

شکل هندسی منبع کویل دار آبگرم

منابع کویلی مورد استفاده در موتورخانه ها عموما بصورت استوانه ساخته و مورد مصرف قرار می گیرد. دیلی این امر به قوانین فیزیکی و ترمودینامیکی بر میگردد که از جمله مهم ترین آنها می توان به قانون استوانه جدار نازک اشاره نمود که علت امر استفاده از ورق های با ضخامت پایین برای تحمل فشار های بالا است.

در حالت کلی قطر مخزن باید از ارتفاع آن کمتر باشد تا قانون فوق الذکر رعایت گردد. ولیکن در برخی پروژه ها و بر خی کاربری ها در صورت لزوم میتوان تغییرات لازم را با استفاده از تمهیدات خاص لحاظ نمود. طبعا به دلیل استفاده از ورق فولادی در تولید منابع کویلی هر شکل هندسی در کارگاه قابل اجرا می باشد منتها به کلیت امر نباید لطمه ای وارد شود. زیرا منابع کویلی تحت فشار کار کرده و باید طرای لازم در تولید و ساخت آن مورد توجه قرار بگیرد.

ظرفیت منبع کویلی

منبع کویلی موتورخانه در ظرفیت های مختلف و طبق درخواست و نیاز کارفرما تولید می گردد.حداقل ظرفیت برای تولید منبع کویل دار ۳۰۰ لیتر می باشد. علت اینکه امکان تولید منابع کوچک تر از ۳۰۰ لیتر وجود ندارد این است که در مخازن کوچک تر به علت محدودیت ابعاد امکان نصب کویل فراهم نمی شود.

حداکثر ظرفیت نیز محدودیتی ندارد. در موتورخانه هاسی صنعتی نیمه سنگین تا ۱۵۰۰۰ لیتر منبع کویلی مورد نیاز است که براحتی تولید و عرضه می گردد. همانند سایر خازن فلزی محدودیتی برای ابعاد مخزن منبع کویل دار وجود ندارد تا جایی که قابلیت حمل داشته باشد ولی اصلی ترین مسئله در تولید منابع کویلی، گرم کردن آب مد ظر است.بدین معنی که کویل های مخزن باید توانایی گرم نمودن آب خام ورودی را داشته باشد که آن هم بر اساس آیین نامه ها و استاندارد های داخلی و بین المللی تعیین و طراحی می گردد.
