رآکتور استیل دو جداره (Double-wall Reactor) شامل مخزنی با دو جداره یا شل مجزا که برای مقاصد خاص صنعتی هم چون تولید محصولات شیمیایی و صنعتی، ایجاد فرآیند خاص روی سیالی منحصر به فرد، تولید جلبک و … مورد استفاده قرار می گیرد.

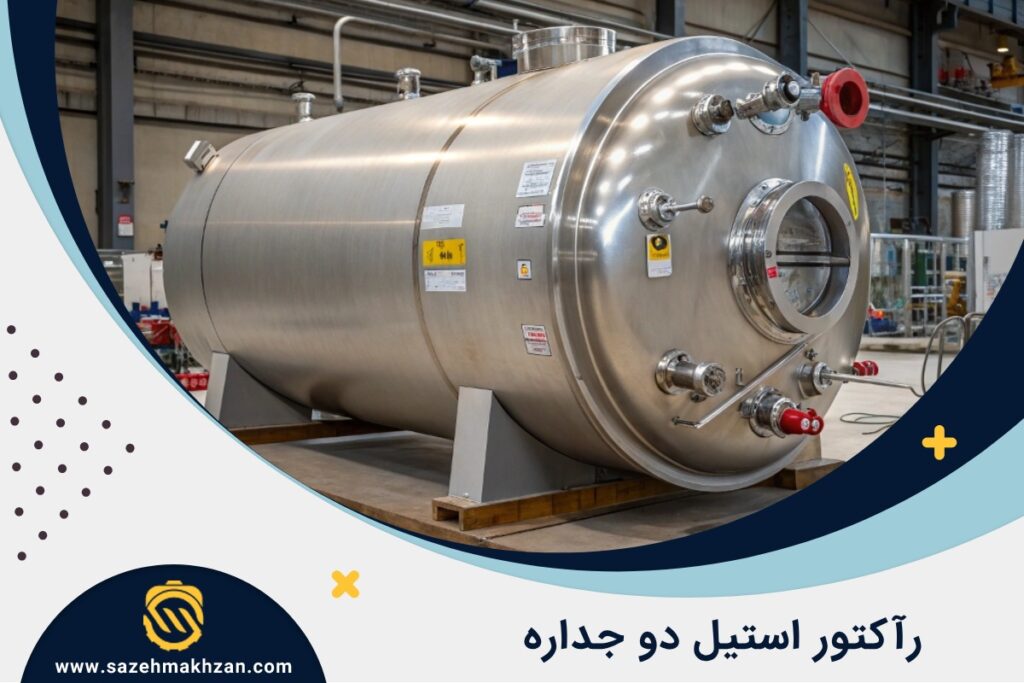

رآکتور استیل دو جداره
رآکتور استیل یا به انگلیسی (Stainless-Steel Reactor) مخزنی فلزی می باشند که عموما بنا به لزوم تحت فشار بوده و جهت انجام فرآیند خاص روی ماده یا سیال ورودی، طراحی و تولید می شوند. تفاوت اصلی میان مخازن ساده استیل که با نام های مخازن ذخیره سازی یا Storage Tanks، مخازن دوجداره میکسر دار و …. با رآکتور های استیل در پروسه ایست که بر روی مواد اولیه انجام پذیرفته و دقت و حساسیت های موجود می باشد که می توان به موارد مربوط به فشار، کنترل دما، اختلاط و نگهداشت سیال در حالتی خاص اشاره نمود که در این مطلب تخصصاً در این خصوص صحبت خواهیم کرد.
رآکتور استیل دو جداره یکی از محصولات تخصصی گروه صنعتی سازه مخزن می باشد که طی سالیان اخیر به سبد محصولات این شرکت وارد شده و سهم قابل توجهی از تیراژ تولیدی شرکت سازه مخزن را به خود اختصاص داده است. رآکتور های دو جداره استیل تجهیزی پر کاربرد در صنایع شیمیایی و فرآیندی است که هدف از طراحی آن ایجاد پلتفرمی جهت انجام واکنش های شیمیایی و فیزیکی با شرایط خاص و محدود شده ای می باشد.
ساختار رآکتور استیل دو جداره
برای درک ساختار بهتر این محصول باید اجزای آنرا به درستی شناخت. راکتور استیل از دو جداره مجزا تشکیل شده که هر جداره باید از جنس استنلس استیل در نظر گرفته شود. عموماً جداره داخلی رآکتور استیل دو جداره که در ارتباط مستقیم با سیال ورودی می باشد از جنس استیل گرید ۳۱۶ و ضخامت قابل توجهی خواهد بود. (علت ضخامت بالای جداره داخلی ، مقاومت در برابر فشار ایجاده شده داخلی و خارجی توسط این جداره می باشد.)
جداره دوم نیز در اغلب موارد صنعتی از جنس استیل نگیر ضد زنگ باید در نظر گرفته شود که بنا به لزوم می تواند گرید ۳۱۶ استیل باشد و یا اگر لزومی به وجود ورق با قابلیت مقاومت خوردگی بالا نباشد از ورق های آلیاژی دیگیر استیل هم چون ورق استیل گرید ۳۰۴ استفاده نمود. ( همان طور که مستحضرید قیمت هر کیلوگرم ورق استیل گرید ۳۱۶ حدود ۶۰ درصد از هر کیلوگرم ورق استیل گرید ۳۰۴ گران تر است) بنابر این جهت بهینه نمودن طرح رآکتور استیل دو جداره به لحاظ اقتصادی بهتر است جداره دوم که عموماً در ارتباط با یک لایه آب، روغن یا هر سیال دیگری است که از آن به عنوان سیال گرم کننده/خنک کننده یاد می کنیم، از ورق ۳۰۴ ساخته شود.
مگر حالتی که سیال بین دو جداره ( سیال گرم کننده / خنک کننده ) نیز خاصیت خوردگی و فرسایشی شدیدی داشته باشد که ناگزیر به استفاده از همین گرید ۳۱۶ ضد خوردگی باشیم. در اینجا لازم به ذکر است برخی رآکتور های تولیدی به صورت سه جداره تولید می گردد که جداره سوم حکم کاور یا پوشش را برعهده دارد که عموماً جهت زیبایی بصری محصول از ورق های براق استیل برای این منظور استفاده می گردد.
سیستم میکسر رآکتور های استیل
با توجه به مبنای پروسسی بدن رآکتور استیل دو جداره ها عموما در داخل جداره اصلی عملیات خاص دمایی، فشاری و همگن سازی در نظر گرفته می شود. بالغ بر ۹۵ درصد رآکتور های درخواستی طراحی شده توسط مجموعه سازه مخزن دارای سیستم میکسر می باشد. این میکسر به صورت تخصصی بسته به موارد اعلامی کارفرما و موارد در نظر گرفته شده در طراحی مخزن طراحی و تولید می شود.
برای مثال این که الکتروموتور چه ظرفیتی داشته باشد یا گیربکس با چه دور خروجی برای پروژه در نظر گرفته شود و یا اینکه چه مدل پره اس در داخل مخزن روی شافت اصلی تعبیه شود نیازمند اطلاعات اولیه ایست که طی یک فرم اولیه از همه ی خریداران محتزم راکتور استیل استعلام می شود. سیستم میکسر مخازن استیل شامل اقلام اصلی هم چون:
- الکتروموتور
- گیربکس
- شافت اصلی
- پروانه اصلی (مستطیلی – لنگری – پارویی، سه پره- کف ساب و…)
- ادوات مکانیکی همچون یاتاقان زنی، تسمه فولی، سیل مکانیکی، فلنج اتصال و …می باشند.
پلتفرم رآکتور استیل
پلتفرم رآکتور های استیل نیز جزء جدا نشدنی این محصول کاربردی می باشد که مجدداً طراحی آن به درخواست خریدار بستگی داشته و بنا به نیاز پروژه ، فضای موجود در محل نصب و شرایط خاصی دیگر ماننده نحوه ی شارژ مواد اولیه محصول طراحی و تولید می گردد . پلتفرم مورد نظر می تواند از مقاطع فولادی ، گالواینزه و یا استنلس استیل در اماکن بهداشتی تولید گردد که هر کدام ساختگاه خود را خواهد داشت و موردی عمومی نیست.
شرکت مهندسی سازه مخزن نیز با عنایت به تجربه بیش از ده سال تولید مخازن صنعتی در کشور کاملاً به ملزومات رآکتورهای استیل آشنا بوده و در همان ابتدای پروژه ( استعلام اولیه ) تمام موارد لازم جهت طراحی دقیق و بهینه رآکتور استیل دو جداره را از خریداران و کارفرمایان محترم استعلام خواهد نمود. بدین ترتیب شما کارفرمای گرامی با سپردن صفر تا صد پروژه خود به این مجموعه با خیالی آسوده به تولید محصول مورد نظر خود نظارت و مدیریت خواهید نمود . شرکت سازه مخزن افتخاری جز اعتماد شما صاحبان صنایع نداشته است.
کاربرد مخازن رآکتور دو جداره استیل
رآکتور های دوجداره استیل به دلیل ویژگی های امنیتی و کنترلی خود در تولید و پردازش محصولات شیمیایی و فرآیند های صنعتی گوناگون استفاده می گردند. برخی از محصولات و فرآیند های که مستلزم داشتن سیستم های رآکتور استیل دو جداره می باشد به شرح زیر است:
- فرآیند های سنتز شیمیایی : رآکتور های دوجداره استیل برا ی انجام واکنش های سنتز شیمیایی بروی محصولات مختلف به کار می رود. این فرآیند های می تواند مواردی همچون : ساخت مواد شیمیایی پایه ، موارد نیازمند همگن سازی، صنایع دارویی، آیتم های تولید پلاستیک و سایز مواد شیمیایی باشد.
- فرایند های پلیمریزاسیون : یکی از عمده ترین مصارف مخازن دوجداره استیل یا همان رآکتور دو جداره می باشد که طی این فرآیند محصولاتی همچون : پلی اتیلن، پلی پروپیلن، پلی استایرن، پلی اورفان و … تولید خواهند شد.
- تولید مواد محتف در صنایع شیمیایی : این رآکتور های بر ای تولید محصولات شیمیایی مختلف نظیر مواد حلال، موارد دارای IP های حفاظتی خاص، رنگ ها، عامل اصلاح کننده و … مورد استفاده قرار می گیرد.
- فرآیند های اصلای و رآکتور های کاتالیزوری : این مدل از رآکتور های تولیدی سازه مخرن در فرآیند های اصلاح مختلفی همچون هیدروژن سازی، اصلاح فیشر – تروپش، اکسایش کاتالیزوری و موراد مشابه تولید و عرضه می گردد.
- صنایع غذایی و تولیدات نوشیدنی صنعتی: در برخی طرح های توسعه کارخانجات مواد غذایی از رآکتور استیل دو جداره جهت تولید و فرایند های تولید خوراک اولیه کاخانجات و محصولاتی همچون عصاره، اسانس، انواع شیرین کننده ها و …. مورد استفاده قرار می گیرد.
